本文針對電-熱-力綜合作用下壓接型IGBT芯片動態特性測試需求，對實驗平臺的關鍵問題進行了仿真計算和實驗驗證。所研制平臺具有回路寄生電感小、芯片表面受力均衡及機械夾具溫度分布合理的特點?？梢詽M足不同電壓、機械壓力及溫度下壓接型IGBT芯片動態特性測試的需求，為壓接型IGBT芯片動態特性測試提供了實驗基礎。
論文方法及創新點
本文采用仿真計算指導平臺設計、實驗驗證定量指標的方法對壓接型IGBT芯片動態特性測試的三個關鍵問題進行了闡述。建立了多因素獨立可調的壓接型IGBT芯片動態特性實驗平臺。

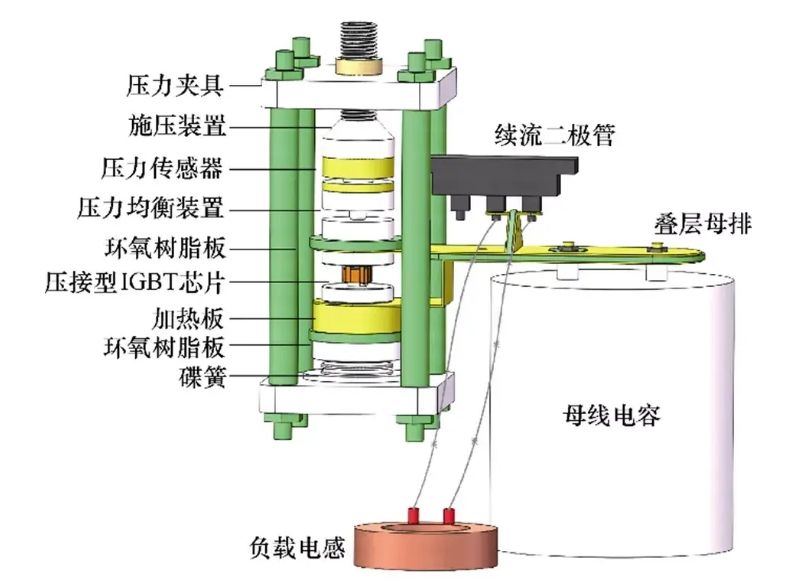

實驗平臺主體結構
創新點1 提出了連接母排寄生電感較低的設計方案，通過有限元計算軟件對不同連接母排結構和不同母排尺寸的寄生電感進行了提取，所采用的對稱疊層母排方案，連接母排電感僅為45.6nH，并且通過實驗結果驗證電壓過沖百分比可以控制在2.35%，滿足了壓接型IGBT芯片雙脈沖實驗的要求。
圖1 不同連接母排結構

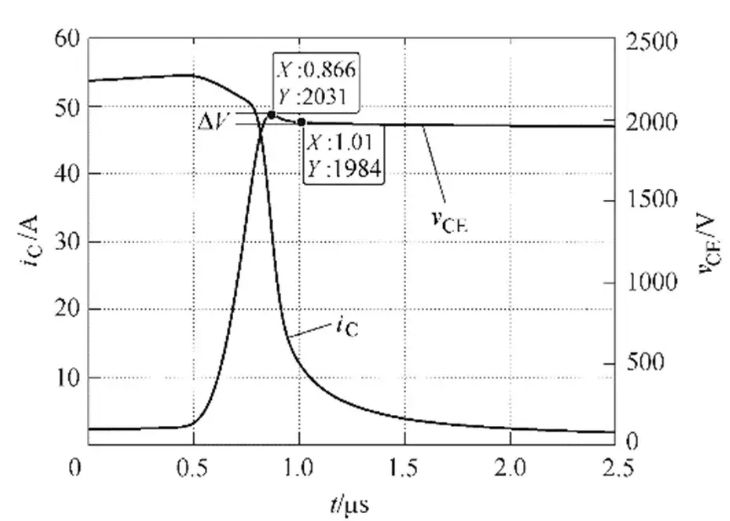

圖2 雙脈沖實驗電壓過沖
創新點2 提出了雙面球碗壓力均衡結構，解決了由于壓力夾具各組件的加工精度造成的平行度問題和壓力夾具在人為裝配過程存在的偏心問題，改善了壓接型IGBT芯片表面的應力分布，芯片表面受力不均衡度由46.7%降低到2.6%，滿足了壓接型IGBT芯片雙脈沖實驗中壓力均衡調節的要求。

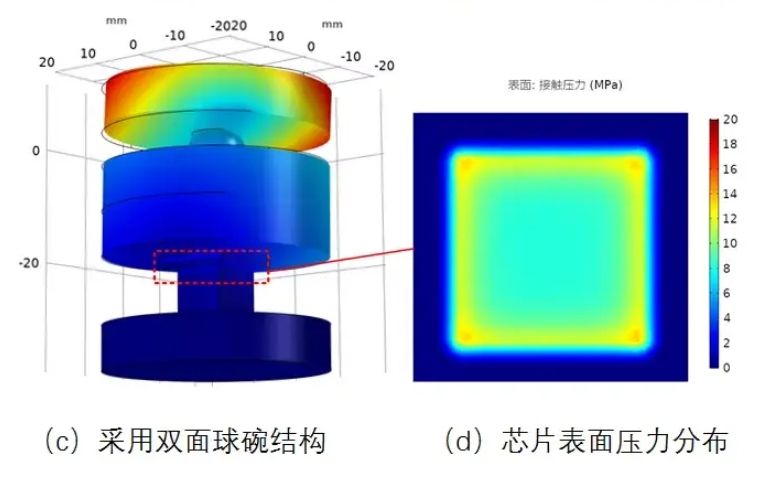

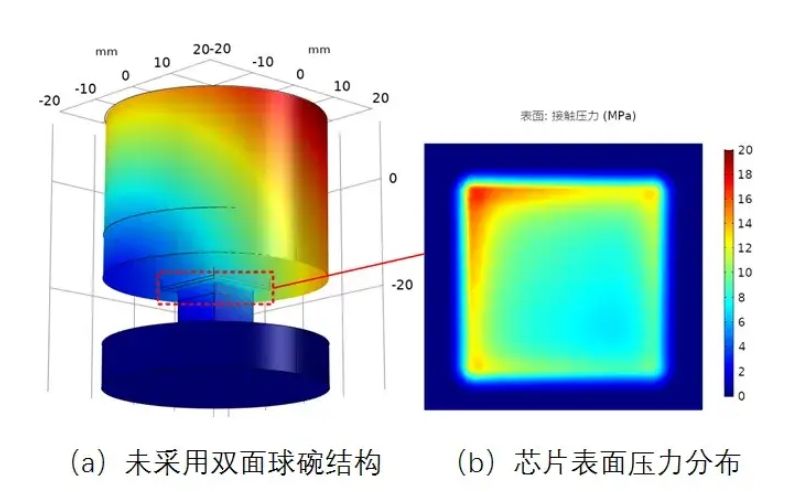

圖3 芯片表面壓力分布計算結果

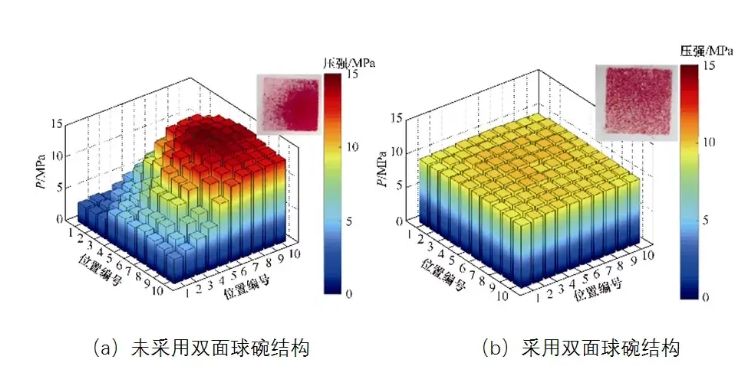

圖4 芯片表面壓力分布實驗結果
創新點3設計了可靈活調節溫度的加熱模塊，通過熱電偶的反饋?zhàn)饔门cPID控制中心調控加熱板的輸出功率，從而保證加熱板溫度的準確性和穩定性，采用環氧樹脂板來控制熱量流動減小壓接型IGBT芯片結溫的誤差，由25.60%降低到0.27%，滿足了壓接型IGBT芯片雙脈沖實驗中溫度均衡調節的要求。

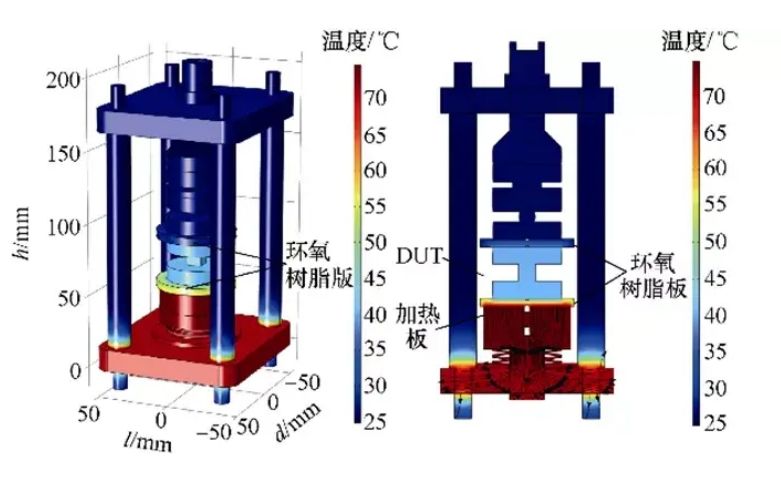

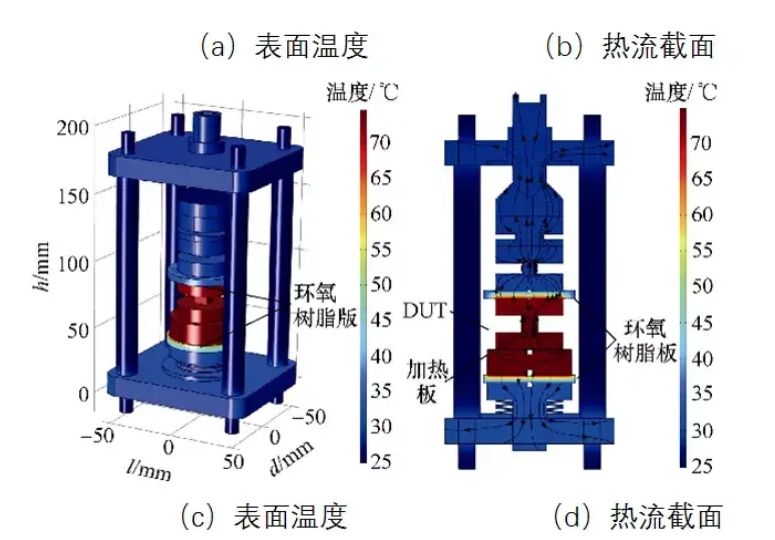

圖5 壓力夾具各組件溫度分布計算結果

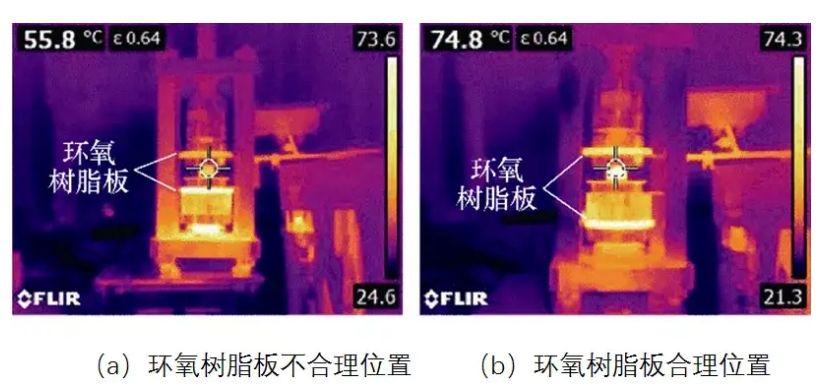

圖6 機械夾具各組件溫度分布實驗結果
結論
基于仿真分析和實驗結果，可以得到以下結論：
1）通過疊層母排結構及合理的母排尺寸設計，減小了實驗回路的寄生電感，實驗測得本文母排的寄生電感僅為42.42nH，滿足雙脈沖測試的需求。
2）采用雙面球碗結構有效地改善了壓接型IGBT芯片表面受力不均的問題，實驗結果表明，雙面球碗結構使芯片表面受力不均衡度由46.7%降低到2.6%，在1～3倍額定機械壓力下均能保證壓接型IGBT芯片的安全測試。
3）采用環氧樹脂板改善了壓力夾具各組件溫度分布，實驗結果表明，合理的環氧樹脂板位置使IGBT芯片結溫誤差由25.60%降低到0.27%，有效地減小了壓接型IGBT芯片結溫誤差對動態特性測試的影響。
